Toto  zařízení  je  určeno pouze pro zvedání. Zvedák může být používán pouze na pevném rovném podkladu. Vždy zajistte kola a zatáhnte ruční brzdu. Používejte přídavné podpěry pro podepření  vozidla  před provedením opravy a dalších prací pod vozem. Nepřetěžujte zvedák přes jeho jmenovitou nosnost. Před zvedáním jakéhokoliv vozidla se ujistěte, že je zvedák v dobrém provozním stavu. Nenastavujte pojistný ventil.

NÁVOD K POUŽITÍ

Zvedaní:

1. Zúženým koncem ovládací páky uzavřete vypouštěcí ventil otáčením ve směru hodinových ručiček.

2. Zvedák umístěte pod vozidlo pod místem, které je výrobcem vozidla určené pro tento účel. Pokud je třeba, otáčejte stavitelným šroubem v horní části zvedacího válce v protisměru hodinových ručiček pro přiblížení k vozidlu.

3. Vsuňte ovládací tyč do objímky (držáku) na zvedáku. Pro zvednutí vozidla do požadované výšky pumpujte ovládací tyčí.

Spouštění:

VAROVÁNÍ: VOZIDLO  SPOUŠTĚJTE  POMALU   A OPATRNĚ!!! VYPOUŠTĚCÍ VENTIL POOTOČTE VELMI POMALU V PROTISMĚRU HODINOVÝCH RUČIČEK!!!

1. Vytáhněte ovládací tyč z objímky (držáku), zúžený konec nasaďte na vypouštěcí ventil a pomalým pootáčením vypouštěcí ventil uvolněte.

POZNÁMKA.: NEOTOČTE VYPOUŠTĚCÍM VENTILEM VÍCE NEŽ O JEDNU OTOČKU (360°)

2. Jakmile je vozidlo úplně spuštěno, zvedák dejte stranou. (Pokud byl vysunut stavitelný šroub v horní části zvedacího válce, otáčením ve směru hodinových ručiček jej opět zašroubujte do válce.)

Údržba:

Doplňování oleje

1. Postavte zvedák do kolmé pozice.

2. Spusťte pumpu i zvedací válec dolů.

3. Vytáhnte gumovou krytku ze zvedáku.

4. Doplňujte pouze KVALITNÍ HYDRAULICKÝ OLEJ. (Doplňte po spodní okraj plnícího otvoru.) Ze systému odstraňte vzduch, bude popsáno dále.

5. Zastrčte zpět gumovou krytku.

6. Pravidelně promazávejte čepové klouby a stavitelný šroub.

Odstránění oleje z hydraulického systému:

Občas  se  může  dovnitř  zvedáku  dostat  vzduch,  který  snižuje  efektivitu  zvedání.  Vzduch  vypusťte  ze zvedáku následujícím způsobem:

1.   Otevřete vypouštěcí ventil, vytáhněte krytku plnícího otvoru.

2.   Několikrát rychle zapumpujte ovládací tyčí.

3.   Uzavřete vypouštěcí ventil, zastrčte zpět krytku plnícího otvoru. Zvedák by nyní měl pracovat normálně, pokud ne, postup zopakujte.

PREVENCE PROTI KOROZI:

Piston, pumpu a stavitelný šroub udržujte ve zcela spuštěné poloze, pokud zvedák nepoužíváte. Neskladujte zvedák  ve  vlhku.  Pokud  dojde  k potřísnění  vodou  nebo  jakýmkoliv  způsobem  piston,  pumpa  a  stavitelný šroub navlhne, dosucha je otřete a olejem je namažte.

UPOZORNĚNÍ !!!

- Před použitím si pečlivě přečtěte uživatelský návod.

- Nikdy nezatěžujte zvedák více než je udávaná nosnost.

- Zvedák používejte pouze na pevném a rovném podkladu.

 - Nikdy se nevyskytujte pod zvednutým vozidlem pokud není podepřeno k tomu určenými podpěrami.

- Nikdy   zvedák   nerozebírejte   a   neprovádějte   na   něm   žádné   úpravy.   Mohlo   by dojít   k selhání funkčnosti a poškození majetku anebo ke zranění osob.

KONSTRUKNÍ DIAGRAM

1. Páka vypouštcího ventilu

2. Základna

3. Těsnící kroužek

4. Hydraulická pístnice

5. Píst

6. Hydraulický olej

7. Tělo zvedáku

8. Stavitelný šroub

9. Horní krytka

10. Píst pumpy

11. Tlo pumpy

12. Tsnící kroužek

13. Bezpenostní ventil

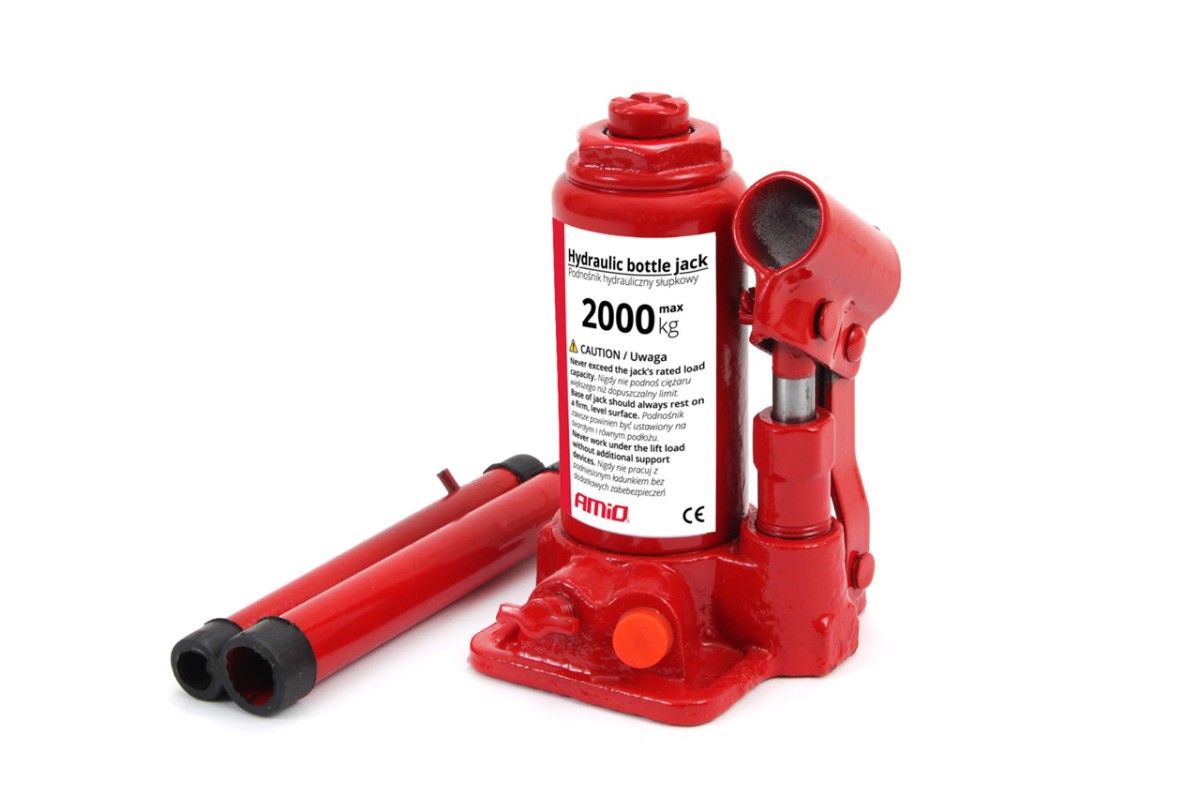

Technická dáta:

Nosnost  : 2000 kg

Maximální výška zdvihu(: 278 mm

Minimální výška zdvihu: 148 mm

Základna: 90 mm x 80 mm

Délka trubice: 270 mm
